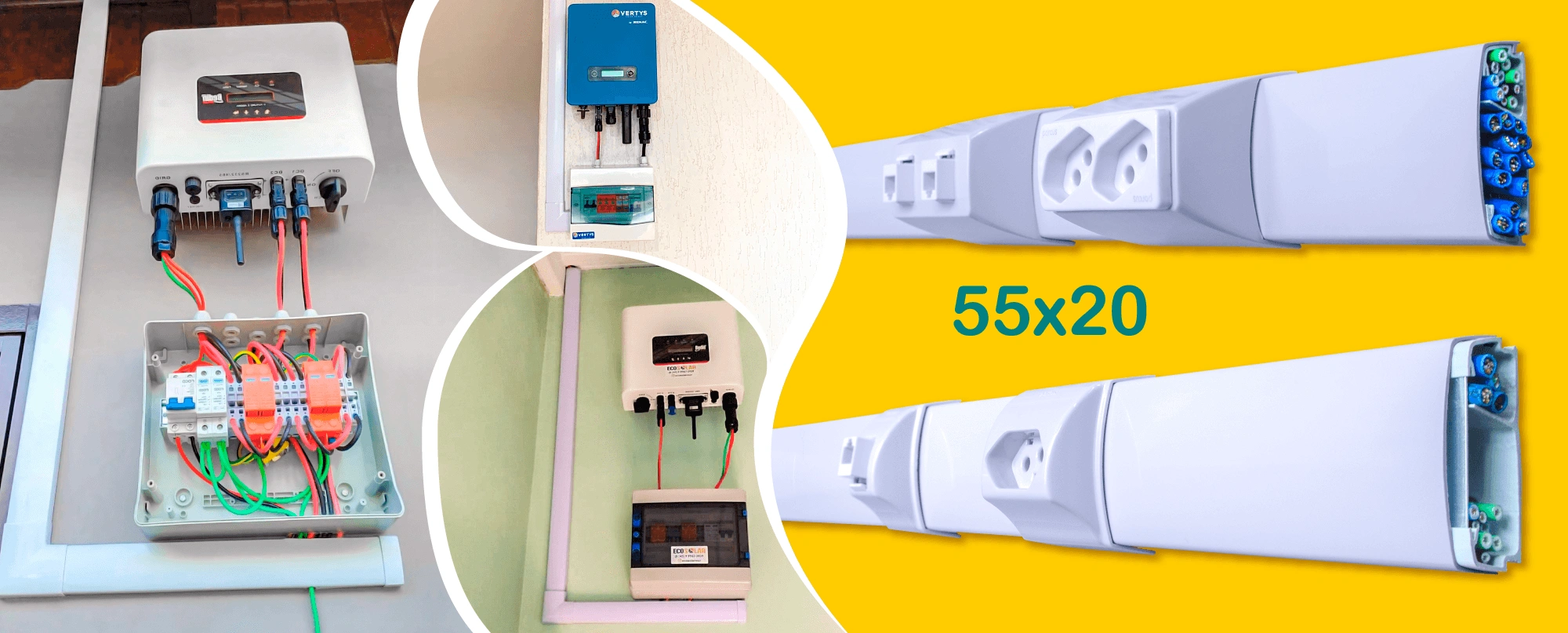

Canaletas para Energia Solar: Infraestrutura Aparente para Sistemas Fotovoltaicos
Infraestrutura elétrica e solar além dos módulos
A expansão da geração fotovoltaica no Brasil trouxe uma mudança significativa na forma como instalações elétricas são projetadas. Sistemas solares não envolvem apenas módulos e inversores — eles exigem infraestrutura segura para condução e organização de cabos de potência e comunicação.
Na prática, grande parte das instalações é realizada em edificações já concluídas, caracterizando cenários de retrofit, onde intervenções civis devem ser minimizadas. Nesses casos, a canaleta para fios surge como uma solução técnica eficiente, permitindo:
- Condução organizada de cabos DC, AC e dados
- Instalação rápida sem quebra-quebra
- Menor impacto ambiental
- Acabamento profissional
- Flexibilidade de manutenção
Dependendo da densidade de cabeamento, as dimensões mais utilizadas em campo são:
- Canaleta 55×20 — aplicações leves e distribuição final
- Canaleta 85×35 — maior capacidade e organização
Energia solar e tipos de cabos envolvidos
Projetos fotovoltaicos utilizam diferentes categorias de condutores, cada uma com comportamento elétrico distinto.
Cabos DC fotovoltaicos
- Dupla isolação
- Resistência UV
- Aplicação externa
- Conexão entre módulos e inversores
Cabos AC
- Interligação ao quadro elétrico
- Compatíveis com baixa tensão
- Correntes elevadas
Cabos de comunicação
- Ethernet
- RS-485
- Monitoramento e telemetria
Essa diversidade torna a infraestrutura de condução um elemento crítico para confiabilidade operacional.
Segregação de cabos em canaletas — prática essencial em sistemas fotovoltaicos
Projetos de energia solar raramente utilizam apenas um tipo de cabo. É comum que a infraestrutura concentre circuitos com características elétricas completamente diferentes — potência em corrente contínua, potência em corrente alternada e comunicação de dados.
Quando canaletas para fios com divisores internos são utilizadas — como no sistema ARC — esses divisores não servem apenas para organização física: eles têm papel técnico fundamental na confiabilidade da instalação e no atendimento às boas práticas normativas.
Cabos fotovoltaicos DC e cabos AC devem ser tratados como circuitos de energia. Ambos geram campos eletromagnéticos e podem conduzir correntes significativas, razão pela qual podem compartilhar a mesma canaleta para energia solar desde que exista separação física por compartimentos independentes.
Essa prática está alinhada com princípios da ABNT NBR 5410, especialmente:
- 2.9.5 — Proximidade de linhas elétricas
- 2.11.4 — Instalação em canaletas
Que tratam da segregação funcional de circuitos e prevenção de interferências.
Cabos de comunicação possuem características distintas. Operam em baixa tensão e são sensíveis a ruídos induzidos. A instalação próxima a cabos de potência sem segregação pode gerar:
- Perda de dados
- Instabilidade de monitoramento
- Falhas intermitentes
Normas como:
- ABNT NBR 14565 — Cabeamento estruturado
- ANSI/TIA-569 — Caminhos e espaços de telecomunicações
Recomendam compartimentação física para garantir desempenho.
Na prática:
- DC e AC podem coexistir com divisores
- Dados devem ter compartimento dedicado
- Mistura direta deve ser evitada
Essa abordagem melhora:
- Estabilidade operacional
- Segurança
- Manutenção
- Conformidade normativa
Em infraestruturas que também envolvem pontos de alimentação, tomadas ou componentes elétricos integrados às canaletas, é importante considerar boas práticas de conexão, montagem e segurança conforme a NBR 5410, como explicamos no conteúdo sobre tomadas com rabicho em canaletas para fios.
Comparação prática — Canaletas compartimentadas vs Eletrodutos
Em eletrodutos tradicionais, não há compartimentação interna. Para obter segregação adequada seria necessário instalar múltiplas tubulações independentes, resultando em:
- Maior consumo de material
- Mais mão de obra
- Mais pontos de fixação
- Instalação mais demorada
- Impacto estético negativo
Em retrofit solar, isso frequentemente é inviável.
Canaletas compartimentadas permitem:
- Segregação em um único caminho físico
- Redução de custo global
- Melhor acabamento
- Adaptação rápida
- Expansão futura
Assim, deixam de ser apenas alternativa estética e tornam-se solução técnica racional.
Canaletas de PVC vs Metálicas em aplicações fotovoltaicas
Existe a percepção comum de que canaletas metálicas seriam naturalmente mais resistentes. Na prática, isso nem sempre se confirma.
Muitas soluções metálicas possuem finas espessuras, com encaixes frágeis e tolerâncias construtivas inferiores. Isso pode resultar em:
- Deformações
- Baixa estabilidade estrutural
- Manutenção difícil
Já canaletas de PVC técnico de engenharia apresentam:
- Excelente resistência a impacto
- Estabilidade dimensional
- Isolamento elétrico
- Resistência química
- Durabilidade elevada
Além disso:
- Não oxidam
- Não enferrujam
- Não necessitam aterramento
- Possuem menor peso estrutural
Em aplicações solares — especialmente externas — isso se traduz em confiabilidade e facilidade de instalação.
Intersecção normativa em instalações fotovoltaicas
Algumas normas brasileiras relacionadas a sistemas solares possuem interface direta com infraestrutura de cabos:
NBR 16690:2019
Projeto de arranjos fotovoltaicos
- Organização física de condutores
- Proteção mecânica
- Roteamento seguro
NBR 5410
Instalações de baixa tensão
- Segregação de circuitos
- Segurança contra choques
- Métodos de instalação
NBR 16274
Documentação e ensaios
- Rastreabilidade
- Identificação de circuitos
NBR 17193
Segurança contra incêndio
- Proteção contra propagação
- Organização de rotas
Embora não prescrevam canaletas específicas, seus princípios orientam diretamente o método construtivo adotado.
Sustentabilidade e aplicações reais
EcoSolar MCR
Utilização de canaletas 55×20 em obra com foco ambiental, destacando:
- Material durável
- Resíduo zero na produção
- Menor impacto ambiental
Multigrid Energy
Aplicação do sistema ARC em instalação fotovoltaica com foco em acabamento e qualidade, resultando em infraestrutura organizada e visualmente integrada.
Fysol
Uso de canaletas 55×20 em projeto alinhado a energias renováveis, reforçando sustentabilidade e design técnico.
Conclusão
Canaletas para energia solar não são apenas passagem de cabos — é parte integrante da confiabilidade do sistema.
Canaletas para fios aplicadas corretamente permitem:
- Segregação técnica adequada
- Adaptação a retrofit
- Redução de custo global
- Organização visual
- Manutenção facilitada
- Alinhamento normativo
Quando dimensionadas conforme densidade de cabos — tipicamente 55×20 ou 85×35 — tornam-se solução eficiente para instalações fotovoltaicas modernas.
Mais do que uma escolha estética, trata-se de engenharia aplicada à segurança, desempenho e sustentabilidade.
FAQ — Canaletas para Energia Solar e Infraestrutura Fotovoltaica
A canaleta para fios em sistemas fotovoltaicos é uma infraestrutura de sobrepor utilizada para conduzir e proteger cabos DC, cabos AC e cabos de comunicação, organizando o cabeamento de forma segura, acessível e com acabamento profissional.
Ela é amplamente utilizada em retrofit de instalações solares por permitir instalação rápida sem obras civis e com excelente estética em instalações aparentes.
A escolha depende da quantidade de cabos e da posição da infraestrutura:
- Canaleta para fios 55×20 — distribuição final e pequenas densidades
- Canaleta para fios 85×35 — maior volume de cabos e rotas principais
O dimensionamento deve considerar crescimento futuro, segregação de circuitos e facilidade de manutenção, conforme boas práticas de engenharia e princípios das normas NBR 5410 e NBR 16690.
Sim — desde que a canaleta para cabeamento estruturado possua divisores internos.
- Cabos DC e AC podem compartilhar a canaleta quando segregados
- Cabos de comunicação devem ficar em compartimento próprio
Essa prática segue princípios de segregação funcional descritos na:
- ABNT NBR 5410
- ABNT NBR 14565
- ANSI/TIA-569
Ela reduz interferência eletromagnética e melhora a confiabilidade do monitoramento do sistema solar.
Em muitos cenários sim.
Para manter segregação adequada com eletrodutos, seria necessário instalar múltiplas tubulações independentes, aumentando:
- Custo
- Tempo de instalação
- Impacto visual
Canaletas integradas permitem segregação interna em um único caminho físico, proporcionando acabamento profissional, menor custo global e maior flexibilidade de layout.
Depende do projeto, mas canaletas de PVC técnico oferecem vantagens importantes:
- Não enferrujam
- Não oxidam
- Não exigem aterramento
- São isolantes elétricos
- Possuem resistência mecânica elevada
Canaletas metálicas não são automaticamente mais resistentes — muitas utilizam chapas finas que podem deformar.
Além disso, o PVC apresenta excelente durabilidade e resistência ambiental, sendo amplamente aplicado em canaletas externas.
Sim, quando corretamente especificadas.
Elas se relacionam com diretrizes de:
- NBR 16690 — projeto fotovoltaico
- NBR 5410 — segurança elétrica
- NBR 16274 — documentação
- NBR 17193 — segurança contra incêndio
Essas normas não definem um produto específico, mas estabelecem requisitos de proteção mecânica, organização e segregação atendidos por canaletas adequadas.
Sim. Canaletas externas de PVC técnico são:
- Resistentes ao ambiente
- Duráveis
- Livres de corrosão
- Visualmente integráveis à arquitetura
Por isso são utilizadas em retrofit solar, fachadas e áreas técnicas.
Sim. O design em canaletas e a padronização estética transformam instalações aparentes em elementos organizados e profissionais, contribuindo para valorização do ambiente e percepção de qualidade do sistema.
