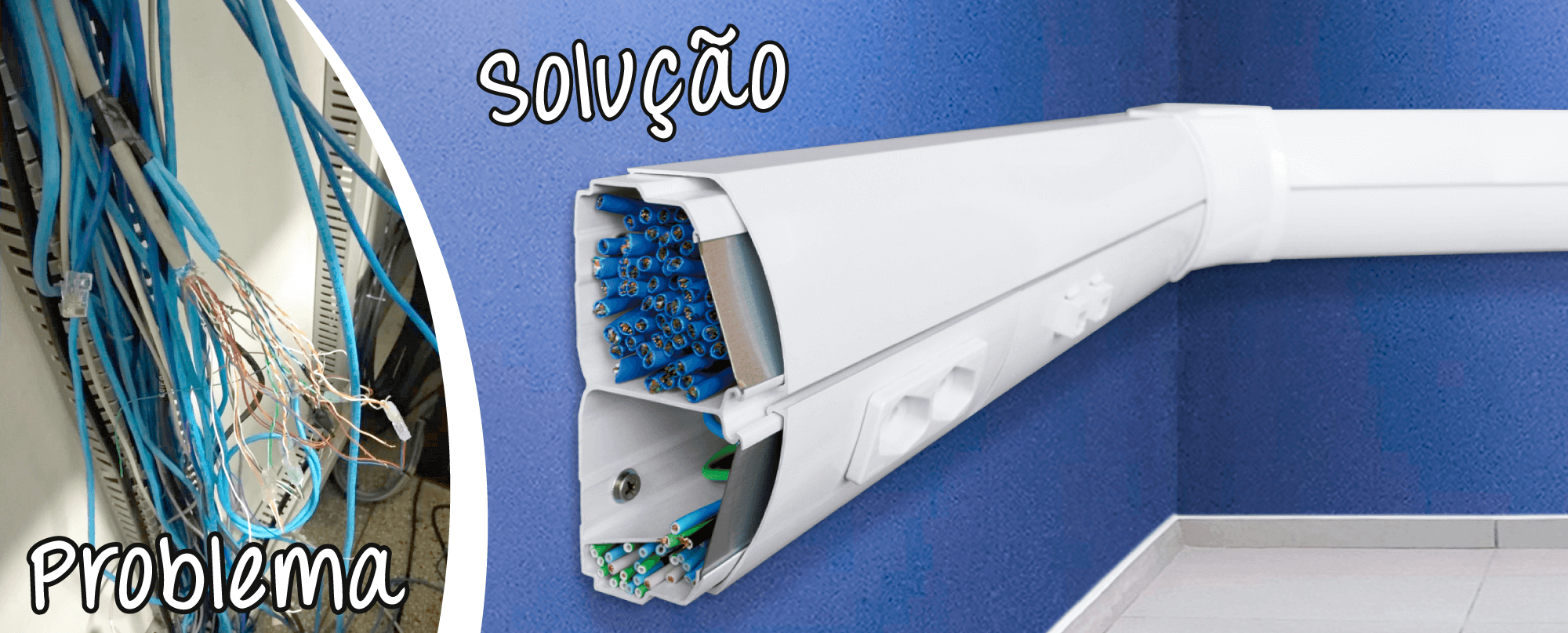

Canaletas para Fios – Guia Completo: O Que São, Tipos e Quando Usar
Pontos principais — Canaletas para fios
✅ Organizam, protegem e conduzem cabos elétricos, de dados e telecomunicações
✅ São ideais para instalações aparentes que exigem facilidade de manutenção e expansão
✅ Podem ser aplicadas em ambientes residenciais, corporativos, hospitalares, industriais e comerciais
✅ Existem modelos específicos para instalações aparentes, painéis elétricos e cabeamento estruturado
✅ A dimensão da canaleta deve ser escolhida conforme a capacidade real de cabos e a necessidade futura de expansão
✅ Canaletas aparentes oferecem mais flexibilidade e facilidade de manutenção do que instalações embutidas
✅ Energia e dados devem ser corretamente segregados com divisores internos quando compartilham o mesmo sistema
✅ Curvas adequadas ajudam a preservar o desempenho dos cabos, especialmente em redes de dados
✅ Resistência mecânica, encaixes firmes e acessórios completos são fundamentais para uma instalação segura
✅ Design e acabamento também são importantes, já que a canaleta aparente passa a fazer parte do ambiente
✅ A canaleta ideal deve combinar capacidade, segurança, durabilidade, flexibilidade e estética
A equipe técnica da Parcus pode auxiliar gratuitamente, sem nenhum compromisso, no dimensionamento, seleção de canaletas e planejamento da infraestrutura para garantir desempenho e uma possível expansão. 💡
👉 Fale conosco e descubra a linha ideal para o seu projeto, garantindo agilidade e eficiência!
Para agilizar seu atendimento e direcioná-lo à equipe especializada, preencha o formulário abaixo. Assim, nossa equipe poderá analisar sua solicitação e atender à sua demanda o mais breve possível.
Se você precisa acessar a Biblioteca BIM ou o Catálogo, o processo é ainda mais rápido: Basta enviar uma mensagem pelo WhatsApp com seus dados e, após o envio, você receberá acesso imediato ao conteúdo solicitado.
Neste guia completo de canaletas para fios, mostramos como as canaletas para fios são soluções cada vez mais utilizadas em projetos elétricos e de dados que buscam organização, segurança e estética. Seja em instalações aparentes, ambientes corporativos, residenciais ou industriais, as canaletas permitem conduzir cabos de forma eficiente, protegida e visualmente harmoniosa.
Neste guia completo, você vai entender o que são canaletas para fios, quais são os principais tipos, quando utilizá‑las e como escolher a melhor opção para cada projeto.
O que são canaletas para fios?
Canaletas para fios são perfis rígidos, geralmente fabricados em PVC ou outros materiais técnicos, projetados para organizar, proteger e conduzir cabos elétricos, de dados e telecomunicações em instalações aparentes.
Diferentemente de sistemas embutidos, as canaletas ficam visíveis e fazem parte do acabamento do ambiente, o que exige não apenas eficiência técnica, mas também design e qualidade estética.
Para que servem as canaletas para fios?
As canaletas têm diversas funções em uma instalação:
- Organização do cabeamento estruturado e elétrico
- Proteção mecânica dos cabos
- Facilidade de manutenção e expansão
- Redução de quebras de paredes e retrabalhos, como mostramos na evolução das canaletas aparentes
- Padronização estética das instalações aparentes
Por isso, são amplamente utilizadas em escritórios, hospitais, escolas, indústrias, comércios e residências modernas.
Tipos de canaletas para fios
Existem diferentes tipos de canaletas, que variam conforme dimensão, aplicação e capacidade de cabos.
Canaletas aparentes
As canaletas aparentes são projetadas para ficar visíveis no ambiente. Elas se destacam pelo acabamento, pelo design e pela facilidade de instalação.
São ideais para:
- Reformas
- Obras novas
- Ambientes corporativos
- Projetos industriais
- Espaços onde flexibilidade e manutenção são importantes
Canaletas para painéis elétricos
As canaletas para painéis elétricos são componentes utilizados exclusivamente no interior de quadros e painéis de comando, com a função de organizar e direcionar fios e cabos entre disjuntores, contatores, relés e demais dispositivos elétricos.
Esse tipo de canaleta normalmente possui recortes laterais (ranhuras ou dentes), que permitem a saída dos cabos exatamente nos pontos de conexão dos equipamentos, facilitando a montagem, identificação e manutenção do painel elétrico.
Apesar de serem muito eficientes do ponto de vista funcional, as canaletas para painéis elétricos não possuem acessórios de acabamento, como curvas, terminações ou caixas, e não apresentam preocupação estética, já que sua aplicação é restrita ao interior de painéis fechados.
Por esse motivo, não são recomendadas para uso externo ou em instalações aparentes, onde fatores como design, segurança ao toque, acabamento visual e padronização estética são fundamentais. Para essas aplicações, o uso de canaletas aparentes com design, desenvolvidas especificamente para ambientes visíveis, é a solução mais adequada.
| Diferença entre canaletas para painéis elétricos e canaletas aparentes | ||
|---|---|---|
| Característica | Canaletas para Painéis Elétricos | Canaletas Aparentes |
| Aplicação principal | Uso interno em quadros e painéis elétricos | Instalações aparentes em paredes, pisos e tetos |
| Finalidade | Organização interna de fios e cabos de comando | Condução, proteção e organização de cabos elétricos e de dados |
| Presença de recortes laterais | Sim, possuem ranhuras para ligação direta em disjuntores, contatores e relés | Não utilizam recortes; possuem tampas contínuas e seguras |
| Design e estética | Funcional, sem preocupação estética | Design pensado para ambientes visíveis |
| Uso em áreas externas ou aparentes | Não recomendado | Totalmente indicado |
| Acessórios de acabamento | Não possuem | Possuem curvas, terminações, caixas, reduções e adaptações |
| Segurança ao toque | Indicadas apenas para áreas fechadas | Desenvolvidas para áreas de circulação |
| Facilidade de manutenção | Alta dentro do painel elétrico | Alta, com acesso rápido e organizado |
| Aplicação em cabeamento estruturado | Não indicada | Indicada para dados, voz e energia |
| Integração com o ambiente | Não aplicável | Integração estética com o projeto arquitetônico |
Canaletas para cabeamento estruturado
Essas canaletas são utilizadas para dados e voz, com cabos CAT5e, CAT6, entre outros, também para eletrica. Em projetos de cabeamento estruturado, é essencial respeitar:
- Capacidade interna da canaleta, considerando os critérios de cálculo de capacidade de cabos
- Curvaturas adequadas
- Segregação entre cabos de energia e dados, um dos pontos críticos ao escolher a canaleta ideal
Canaletas de diferentes dimensões
As dimensões da canaleta influenciam diretamente na capacidade de cabos e na aplicação:
- Canaletas compactas: ideais para poucos cabos ou pontos específicos
- Arc mini (12×10, 20×10, 20×20, 30×10) e 55×20 (dimensões em milímetros)
- Canaletas intermediárias: equilíbrio entre capacidade e estética
- ARC 55×35 e 85×35
- Canaletas de maior porte: indicadas para grandes volumes de cabos
- ARC 120×35 e ARC MAX 120×60
A escolha correta evita sobrecarga, aquecimento e dificuldades futuras de manutenção.
Canaletas Aparentes x Instalações embutidas
As instalações embutidas ainda são comuns, mas apresentam algumas limitações quando comparadas às canaletas aparentes:
| Canaletas Aparentes | Instalações Embutidas |
|---|---|
| Instalação rápida | Obra mais complexa |
| Fácil manutenção | Quebra de paredes |
| Flexibilidade de layout | Pouca adaptabilidade |
| Estética moderna | Instalação invisível |
Em muitos projetos modernos, a instalação aparente com canaletas deixou de ser apenas técnica e passou a ser também um elemento de design.
Canaleta para fios com design: Estética também importa
Atualmente, a canaleta não é apenas um item funcional. O design da canaleta para fios faz toda a diferença no resultado final do projeto, especialmente em projetos de arquitetura corporativa.
Canaletas com:
- Linhas curvas
- Ausência de cantos vivos
- Acabamento uniforme
São muito utilizadas em ambientes hospitalares e corporativos, onde segurança, limpeza e estética caminham juntas.
Quando usar canaletas para fios?
As canaletas são altamente recomendadas quando:
- Não é possível embutir a instalação
- Quando se tem muitos cabos, de múltiplos sistemas.
- O projeto exige flexibilidade futura
- Há necessidade de ampliação de pontos elétricos ou de dados
- O prazo da obra é reduzido
- O acabamento da instalação precisa ser valorizado
Como escolher a canaleta para fios ideal para seu projeto?
A escolha da canaleta para fios ideal vai muito além da dimensão externa do produto. Para garantir segurança, durabilidade e desempenho ao longo da vida útil da instalação, alguns critérios técnicos devem ser considerados desde a especificação.
Capacidade real de cabos
A canaleta deve ser escolhida pela capacidade interna útil, e não apenas pela medida externa. Canaletas com dimensões semelhantes podem comportar quantidades muito diferentes de cabos, especialmente quando há separação entre energia e dados. Sempre verifique as tabelas de capacidade e o diâmetro real dos cabos considerados no cálculo.
Resistência mecânica
Um bom sistema de canaletas deve proteger efetivamente os cabos. Isso depende do projeto estrutural da canaleta, da qualidade dos encaixes, da firmeza das tampas e da resistência a impactos — e não apenas do material utilizado. Tampas que se soltam ou deformam comprometem toda a instalação.
Curvaturas adequadas
Em instalações de cabeamento estruturado, é fundamental respeitar o raio mínimo de curvatura dos cabos, especialmente de dados. Canaletas com curvas suaves preservam o desempenho da rede e evitam perdas de sinal.
Separação entre energia e dados
Quando a mesma canaleta conduz energia e telecomunicações, o uso de divisores internos é essencial. Eles garantem conformidade normativa, segurança e melhor organização do sistema.
Acessórios e integração
Um sistema de canaletas eficiente deve oferecer acessórios adequados e permitir a integração entre diferentes dimensões, evitando adaptações improvisadas. Isso facilita a instalação, ampliações futuras e mantém o padrão estético.
Design, acabamento e segurança
Em instalações aparentes, a canaleta faz parte do ambiente. Por isso, design, acabamento e segurança ao toque são critérios tão importantes quanto os técnicos, especialmente em ambientes corporativos, hospitalares e comerciais.
Resumo prático: a canaleta ideal é aquela que atende à capacidade de cabos atual e futura, possui resistência mecânica adequada, respeita as normas técnicas, oferece acessórios completos e mantém um bom padrão estético para instalações aparentes.
Conclusão
As canaletas para fios são soluções inteligentes para quem busca organização, segurança e estética em instalações aparentes e projetos de cabeamento estruturado. Com a escolha correta do tipo e da dimensão, é possível obter instalações mais eficientes, duráveis e visualmente harmônicas.
Investir em canaletas de qualidade é garantir praticidade hoje e flexibilidade no futuro.
Perguntas Frequentes sobre Canaletas para Fios (FAQ)
Sim, desde que a canaleta possua divisores internos adequados. A separação entre cabos de energia e dados é fundamental para evitar interferências eletromagnéticas, garantir segurança e atender às boas práticas de instalação em cabeamento estruturado.
O erro mais comum é escolher a canaleta apenas pela medida externa, sem considerar a capacidade interna real, o tipo de cabos, a possibilidade de expansão futura e a necessidade de acessórios. Isso pode gerar sobrecarga, aquecimento e dificuldade de manutenção.
Sim. As canaletas para fios aparentes oferecem mais rapidez na instalação, facilidade de manutenção, flexibilidade para mudanças de layout e redução de custos com obra civil, sendo uma alternativa moderna às instalações embutidas tradicionais.
Sim. Uma das grandes vantagens das canaletas para fios é a facilidade de expansão. É possível adicionar novos cabos, trocar tampas, instalar novos acessórios ou ampliar pontos elétricos e de dados sem quebrar paredes ou refazer a infraestrutura.
Canaletas com design adequado, superfícies lisas e sem cantos vivos acumulam menos poeira e facilitam a limpeza. Por isso, o formato e o acabamento da canaleta são especialmente importantes em ambientes hospitalares e corporativos.
A canaleta com design é projetada para instalações aparentes, oferecendo melhor acabamento visual, segurança ao toque, integração com o ambiente e acessórios específicos. Já canaletas comuns geralmente priorizam apenas a função básica de condução de cabos.
Sim, desde que sejam canaletas adequadas para uso aparente, com bom acabamento, facilidade de limpeza, ausência de cantos vivos, resistentes mecanicamente e fabricadas com material inerte a fungos e bactérias (PVC). Esses fatores contribuem para a segurança, higiene e conformidade técnica do ambiente.
A forma correta é consultar a tabela de capacidade de cabos, considerando o diâmetro real dos cabos, a taxa de ocupação recomendada e a presença de divisores internos. Isso garante desempenho, segurança e vida útil da instalação.
