Canaleta para Fios 55×20: Aplicações, Vantagens e Quando Utilizar

Se você procura uma resposta rápida, a canaleta reforçada 55×20 é uma das dimensões mais utilizadas da infraestrutura aparente moderna por combinar capacidade de cabos, estética, facilidade de instalação e flexibilidade para futuras expansões.

Agora, veja em detalhes quando a canaleta reforçada 55×20 é a escolha correta e por que ela se tornou uma das dimensões mais utilizadas da infraestrutura aparente moderna.

Durante muitos anos, a infraestrutura aparente foi vista apenas como uma alternativa para evitar obras civis. Em grande parte dos projetos, a preocupação principal estava em criar caminhos para os cabos, sem que houvesse uma análise mais profunda sobre expansão futura, manutenção, flexibilidade operacional ou integração arquitetônica.

Esse cenário mudou significativamente. A evolução dos ambientes corporativos, educacionais, hospitalares e comerciais trouxe novas exigências para a infraestrutura. Mudanças frequentes de layout, crescimento das redes de dados, ampliação dos sistemas de automação e a necessidade de reduzir interrupções operacionais transformaram a infraestrutura aparente em um elemento estratégico dentro dos projetos.

Nesse contexto, a escolha da dimensão da canaleta deixou de ser uma simples decisão geométrica e passou a fazer parte do planejamento da instalação. Entre todas as dimensões disponíveis no mercado, poucas alcançaram uma combinação tão equilibrada entre capacidade, estética, flexibilidade e facilidade de instalação quanto as canaletas da classe 55×20, especialmente quando o projeto exige uma canaleta reforçada para uso profissional.

Não por acaso, essa é uma das dimensões mais utilizadas em escritórios, clínicas, consultórios, escolas, universidades, laboratórios, ambientes corporativos e até mesmo em projetos hospitalares. Sua versatilidade permite atender desde pequenas expansões até trechos finais de grandes sistemas de distribuição de cabos.

Ao longo deste artigo, veremos por que a canaleta reforçada 55×20 ocupa uma posição tão importante dentro da infraestrutura aparente moderna, quais aplicações justificam sua utilização e quais características técnicas fazem dela uma das dimensões mais versáteis dentro de um sistema profissional de distribuição de energia e dados.

O que é uma canaleta reforçada 55×20 e qual seu papel na infraestrutura moderna

A denominação 55×20 refere-se às dimensões externas aproximadas da canaleta reforçada, sendo 55 mm de largura por 20 mm de altura. Embora aparentemente simples, essa configuração ocupa uma posição estratégica dentro da engenharia da infraestrutura aparente.

Dimensões menores costumam atender apenas aplicações muito específicas, normalmente com reduzida quantidade de cabos. Dimensões maiores oferecem elevada capacidade, porém podem ser desnecessárias em muitos ambientes onde a densidade de cabos não justifica uma infraestrutura mais robusta.

A canaleta reforçada 55×20 surge exatamente nesse ponto de equilíbrio. Ela oferece capacidade suficiente para acomodar circuitos elétricos, cabeamento estruturado, sistemas de telefonia, automação, controle de acesso, CFTV e outras aplicações de baixa e média densidade, mantendo ao mesmo tempo uma presença visual discreta e compatível com ambientes onde a estética também possui relevância. Como canaleta reforçada, ela também precisa conciliar essa versatilidade com resistência mecânica e durabilidade ao longo da vida útil da instalação.

Sob a ótica normativa, sua utilização está alinhada aos princípios estabelecidos por documentos amplamente utilizados pelos projetistas, como a ABNT NBR 5410 para instalações elétricas de baixa tensão, a ABNT NBR 14565 para cabeamento estruturado, a ABNT NBR 16415 para caminhos e espaços de telecomunicações e a ANSI/TIA-569 para infraestrutura de telecomunicações em edificações.

Embora essas normas não determinem uma dimensão específica de canaleta, todas reforçam conceitos fundamentais como segregação de circuitos, organização dos caminhos de cabos, acessibilidade para manutenção e previsão de expansão futura. É justamente nesse conjunto de requisitos que a dimensão 55×20 encontra uma das suas maiores forças.

Mais do que um simples caminho para fios, a canaleta passa a funcionar como um elemento organizador da infraestrutura, contribuindo para a segurança, manutenção e evolução da instalação ao longo dos anos.

Quando a canaleta reforçada 55×20 é a escolha correta

Uma das dúvidas mais comuns entre instaladores, projetistas e gestores de manutenção não é qual canaleta reforçada possui maior capacidade, mas qual delas oferece o melhor equilíbrio para determinada aplicação.

Na prática, a maior parte das instalações não exige grandes concentrações de cabos. Em muitos ambientes, a infraestrutura é composta por circuitos elétricos convencionais, pontos de rede, telefonia, sistemas de automação e alguns dispositivos complementares. Nesses cenários, utilizar uma canaleta excessivamente grande pode representar desperdício de espaço, e aumento de custos.

É exatamente por isso que a dimensão 55×20 se tornou tão difundida em projetos modernos.

Em escritórios, por exemplo, ela é frequentemente utilizada para alimentar estações de trabalho, conectar equipamentos de informática, distribuir energia e dados ao longo das paredes e permitir futuras alterações de layout sem necessidade de quebrar alvenarias.

Em clínicas e consultórios, a facilidade de acesso à infraestrutura simplifica ampliações e adequações tecnológicas, algo particularmente importante em ambientes que precisam permanecer em operação durante reformas e atualizações.

Nas escolas e universidades, a canaleta para fios 55×20 oferece uma solução prática para distribuição de energia e conectividade em salas de aula, laboratórios e áreas administrativas, permitindo que a infraestrutura acompanhe a constante evolução dos recursos tecnológicos utilizados no ensino.

Mesmo em grandes instalações, onde a distribuição principal é realizada por canaletas de maiores dimensões, a 55×20 frequentemente aparece nos trechos finais da infraestrutura, levando energia e dados até os pontos de utilização.

Essa característica é importante porque demonstra que a 55×20 não deve ser vista como uma canaleta destinada apenas a pequenas instalações. Muitas vezes ela integra projetos de grande porte, desempenhando um papel específico dentro da estratégia global de distribuição dos cabos.

A dimensão mais versátil do Sistema ARC

Ao analisar a evolução da infraestrutura aparente ao longo dos últimos anos, torna-se evidente que a eficiência de uma instalação não depende apenas da capacidade física da canaleta. Ela depende também da capacidade de adaptação do sistema às mudanças que inevitavelmente ocorrerão durante a vida útil da edificação.

É justamente nesse aspecto que a dimensão 55×20 assume uma posição de destaque dentro do Sistema ARC.

Diferentemente de soluções convencionais que funcionam como elementos isolados, a canaleta 55×20 faz parte de um sistema integrado de infraestrutura aparente, permitindo que diferentes dimensões trabalhem de forma complementar dentro de um mesmo projeto.

Em uma instalação corporativa, por exemplo, é perfeitamente possível que a distribuição principal seja realizada por uma ARCMAX 120×60 próxima aos racks ou quadros de distribuição. À medida que a quantidade de cabos diminui, a infraestrutura pode migrar para dimensões intermediárias como 120×35 ou 85×35, chegando finalmente à 55×20 nos pontos de utilização.

Essa lógica permite adequar cada trecho da instalação à quantidade real de cabos necessária, evitando tanto o subdimensionamento quanto o desperdício de espaço.

Mais importante ainda, essa transição ocorre preservando a identidade visual da infraestrutura, o padrão de acabamento e a coerência técnica do projeto. Dessa forma, uma canaleta reforçada pode fazer parte de uma infraestrutura integrada sem comprometer a uniformidade visual entre diferentes dimensões.

Essa é uma das razões pelas quais a canaleta 55×20 aparece com tanta frequência em instalações modernas. Ela representa o ponto de conexão entre a infraestrutura principal e o usuário final, levando energia, dados e conectividade até os locais onde realmente são utilizados.

Ao mesmo tempo, mantém a flexibilidade necessária para futuras expansões, adequações e mudanças de layout, características cada vez mais valorizadas em ambientes corporativos, educacionais, hospitalares e comerciais.

Muito além da capacidade: os diferenciais que transformam a canaleta reforçada 55×20 em uma solução profissional

Quando se observa uma canaleta apenas pelas suas dimensões externas, é fácil concluir que produtos visualmente semelhantes entregam exatamente o mesmo resultado. Na prática, porém, a experiência acumulada em milhares de instalações demonstra que o desempenho de uma infraestrutura aparente depende de muito mais fatores do que largura e altura.

A forma como os acessórios se integram ao sistema, a facilidade de manutenção, a possibilidade de expansão futura, a resistência mecânica dos encaixes e a qualidade dos materiais utilizados influenciam diretamente a vida útil da instalação e o custo total de propriedade ao longo dos anos.

É justamente nesse ponto que surgem diferenças importantes entre sistemas desenvolvidos como plataformas completas de infraestrutura e soluções que se limitam à função básica de conduzir cabos.

No caso da canaleta para fios 55×20 do Sistema ARC, a proposta vai além da simples acomodação de condutores elétricos e cabos de telecomunicações. A linha foi concebida para permitir que a infraestrutura acompanhe a evolução da instalação sem exigir substituições frequentes ou adaptações improvisadas.

Essa característica se torna especialmente relevante em ambientes corporativos, educacionais e comerciais, onde mudanças de layout, inclusão de novos equipamentos e ampliação de redes de dados fazem parte da rotina operacional. Em aplicações profissionais, a escolha de uma canaleta reforçada também ajuda a preservar encaixes, tampas e componentes diante das intervenções realizadas ao longo dos anos.

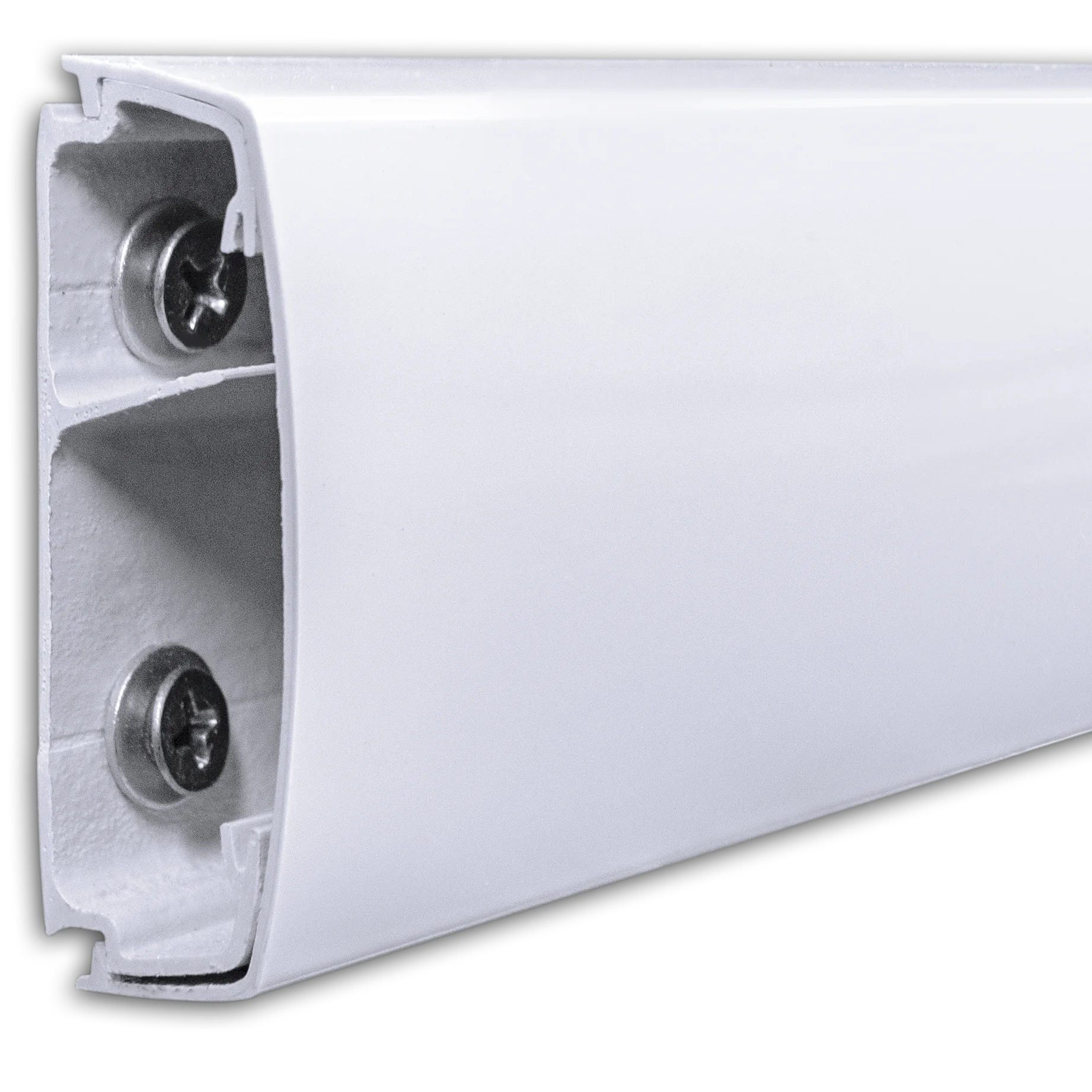

Comparando conceitos: Canaletas Convencionais 50×20 e 40×16 vs Sistemas Integrados

Por que a canaleta reforçada 55×20 é a escolha mais inteligente para sua instalação?

Nem toda canaleta entrega o que promete.

Grande parte das canaletas convencionais (50×20 e 40×16) foi criada para atender necessidades pontuais. Mas, quando a infraestrutura precisa evoluir, os limites aparecem: pouca capacidade, acessórios restritos, instalação lenta, baixa durabilidade e falta de integração.

O Sistema ARC 55×20 foi projetado para ir muito além: Capacidade real, instalação até 30% mais rápida, acessórios exclusivos e mobilidade total para acompanhar o crescimento da sua infraestrutura.

A tabela abaixo resume algumas diferenças entre canaletas convencionais encontradas no mercado e o conceito de sistema integrado adotado pelo Sistema ARC 55×20.

Organização, segregação e boas práticas de infraestrutura

À medida que energia, dados, automação e sistemas de segurança passam a compartilhar os mesmos ambientes, cresce também a importância da organização interna dos caminhos de cabos.

A ABNT NBR 5410 e as normas de cabeamento estruturado reforçam a necessidade de separar circuitos distintos sempre que necessário, reduzindo interferências e facilitando futuras intervenções.

Por essa razão, a organização interna da canaleta não deve ser tratada apenas como uma questão estética.

Uma infraestrutura organizada simplifica manutenções, reduz o tempo necessário para identificação dos circuitos e contribui para a confiabilidade operacional da instalação.

Em ambientes onde a infraestrutura permanece visível durante toda a vida útil da edificação, a organização também influencia diretamente a percepção de qualidade do projeto.

Esse é um dos motivos pelos quais a canaleta para cabeamento estruturado deixou de ser apenas um caminho para fios e passou a ser considerada parte integrante da arquitetura técnica dos ambientes.

Capacidade de cabos da canaleta reforçada 55×20: uma das dúvidas mais frequentes de projetistas e instaladores

Entre as perguntas mais comuns feitas por engenheiros, arquitetos, projetistas e instaladores está a capacidade real de cabos que uma canaleta para fios 55×20 consegue acomodar. Embora os catálogos técnicos apresentem tabelas completas de dimensionamento, algumas referências práticas ajudam a compreender rapidamente o potencial da infraestrutura em aplicações reais.

Quando a canaleta 55×20 é utilizada com mini caixas, uma configuração bastante comum em residências, consultórios, clínicas e ambientes hospitalares, parte do espaço interno passa a ser ocupado pelos próprios módulos de tomadas e conectividade. Isso reduz a área disponível para passagem de cabos, condição que deve ser considerada durante o dimensionamento do projeto.

Nessas condições, a canaleta normalmente acomoda até cinco cabos de dados Cat5e, ou três cabos Cat6, ou ainda dois cabos coaxiais, simultaneamente a até nove condutores de energia de 2,5 mm². Essa capacidade atende com folga uma grande quantidade de aplicações de baixa e média densidade de cabeamento.

Essa configuração é particularmente interessante em ambientes hospitalares, consultórios e salas de atendimento, onde normalmente existe uma demanda relativamente pequena por pontos de rede, mas uma necessidade significativa de alimentação elétrica para equipamentos médicos, computadores, monitores, impressoras e dispositivos auxiliares.

Em centros cirúrgicos, consultórios e clínicas especializadas, por exemplo, é comum encontrar poucos pontos de dados associados a diversos pontos de energia distribuídos ao longo do ambiente. Nesses casos, a utilização da canaleta 55×20 com mini caixas permite concentrar tomadas e conectividade em uma infraestrutura compacta, organizada e mecanicamente robusta, preservando a estética do ambiente e facilitando futuras intervenções. Nesse tipo de aplicação, uma canaleta reforçada combina capacidade adequada, organização dos cabos e resistência para intervenções futuras.

Quando a aplicação exige maior densidade de cabeamento estruturado, a utilização de caixas externas passa a oferecer uma vantagem importante. Como os módulos ficam posicionados externamente à canaleta, praticamente toda a área interna permanece disponível para passagem dos cabos.

Nessa configuração, a canaleta para fios 55×20 pode acomodar até onze cabos Cat5e ou sete cabos Cat6, simultaneamente a até doze condutores de energia de 2,5 mm². Por essa razão, essa solução é amplamente utilizada em escritórios, ambientes corporativos, salas de treinamento, laboratórios, escolas e universidades, onde a quantidade de pontos de dados costuma ser significativamente maior.

É importante destacar que esses valores representam a ocupação física máxima da infraestrutura e não necessariamente a ocupação recomendada para projeto. As boas práticas de engenharia e as referências presentes em normas como a ABNT NBR 14565, a ABNT NBR 16415 e a ANSI/TIA-569 indicam que a infraestrutura deve manter margem para manutenção, dissipação térmica, organização dos cabos e futuras expansões.

Por esse motivo, muitos projetistas adotam como referência uma ocupação próxima de 40% da área útil disponível. Essa prática facilita alterações futuras, reduz esforços mecânicos sobre os cabos, melhora a organização interna da infraestrutura e preserva a flexibilidade da instalação ao longo do tempo.

Mais importante do que saber quantos cabos cabem fisicamente em uma canaleta é compreender quantos cabos devem ser previstos para que a instalação continue eficiente, organizada e preparada para crescer quando necessário.

Cores que ampliam as possibilidades de projeto

Durante décadas, a infraestrutura aparente foi associada quase exclusivamente às cores creme e cinza.

Com a evolução da arquitetura corporativa e dos ambientes educacionais, comerciais e hospitalares, essa realidade começou a mudar.

Hoje, a infraestrutura não precisa apenas funcionar. Ela também precisa integrar-se ao projeto.

Além das versões tradicionais em Branco Ártico e Preto, a linha 55×20 também está disponível nas cores Azul, Laranja e Bordô, ampliando significativamente as possibilidades de especificação.

Em alguns projetos, as cores são utilizadas para reforçar a identidade visual da organização. Em outros, auxiliam na identificação de setores, áreas técnicas ou diferentes sistemas presentes na instalação.

Essa possibilidade cria uma conexão interessante entre engenharia e arquitetura, permitindo que a infraestrutura aparente participe do ambiente de forma mais harmoniosa.

Não por acaso, o uso de canaletas coloridas vem crescendo em escritórios modernos, escolas, universidades, laboratórios, centros de treinamento e ambientes corporativos que valorizam o design sem abrir mão da funcionalidade.

PVC cristal, acabamento e manutenção ao longo do tempo

Outro aspecto frequentemente negligenciado na escolha de uma canaleta reforçada é o comportamento da superfície ao longo dos anos.

Em ambientes corporativos e comerciais, a infraestrutura permanece exposta durante toda a vida útil da instalação. Isso significa que fatores como facilidade de limpeza, resistência ao envelhecimento e aparência final influenciam diretamente a percepção de qualidade do ambiente.

Nas linhas do Sistema ARC que utilizam tampas coextrusadas com camada externa de PVC cristal, a superfície apresenta características que favorecem a limpeza e a preservação do acabamento.

Além disso, as tampas recebem filme protetivo durante o processo de fabricação, permanecendo protegidas durante transporte, armazenamento e instalação. A remoção ocorre apenas ao final da obra, reduzindo significativamente o risco de riscos, manchas e danos superficiais. Esses cuidados complementam a proposta de uma canaleta reforçada, projetada não apenas para a instalação inicial, mas para preservar sua funcionalidade e acabamento ao longo do tempo.

Esse cuidado pode parecer simples, mas torna-se particularmente importante em instalações onde a estética possui papel relevante ou onde a infraestrutura permanece visível para usuários e visitantes.

Um diferencial pouco explorado: Bases e tampas da canaleta reforçada fornecidas separadamente

Ao analisar o ciclo de vida de uma instalação, percebe-se que nem sempre os componentes sofrem desgaste de forma uniforme. Em muitas situações, a estrutura da infraestrutura permanece em perfeito estado por décadas, enquanto apenas a tampa pode sofrer impactos, riscos ou desgaste estético ao longo do tempo.

Por essa razão, as linhas do Sistema ARC são fornecidas com bases e tampas em embalagens independentes, permitindo que futuras manutenções, ampliações ou reposições sejam realizadas de forma mais racional e econômica.

Outro aspecto importante é que a tampa foi projetada para recobrir completamente a base da canaleta, proporcionando melhor acabamento visual e protegendo os elementos de fixação. Essa característica traz uma vantagem adicional durante a manutenção: caso seja necessária a substituição da tampa, toda a infraestrutura já instalada permanece preservada. A base continua fixada ao local, os cabos permanecem organizados em seu interior e a intervenção ocorre sem a necessidade de desmontar ou reconstruir o sistema.

Embora esse detalhe passe despercebido em uma primeira análise, seus reflexos ao longo da vida útil da instalação são significativos. A substituição isolada da tampa reduz desperdícios, simplifica a gestão de estoque, evita a aquisição de componentes desnecessários e minimiza o tempo de intervenção em ambientes que não podem sofrer paralisações prolongadas.

Sob a ótica da engenharia de manutenção, trata-se de uma solução que reduz custos operacionais, preserva os investimentos já realizados na infraestrutura e contribui para aumentar a vida útil do sistema como um todo.

Quando a canaleta reforçada 55×20 deixa de ser a melhor escolha

Assim como é importante compreender onde uma solução apresenta melhor desempenho, também é fundamental entender seus limites.

A canaleta reforçada 55×20 atende com excelência aplicações de baixa e média densidade de cabos. No entanto, existem situações em que a quantidade de circuitos, a concentração de cabos ou a previsão de crescimento tornam recomendável a utilização de dimensões superiores.

Projetos com grande volume de cabeamento estruturado, elevados números de tomadas, múltiplos circuitos elétricos ou expansões frequentes tendem a exigir capacidades maiores para preservar organização, facilidade de manutenção e margem para crescimento.

Nesses casos, a migração para dimensões como 55×35, 85×35, 120×35 ou ARCMAX 120×60 passa a fazer parte do processo natural de dimensionamento da infraestrutura.

Mais importante do que utilizar a maior canaleta disponível é utilizar a canaleta correta para cada trecho da instalação.

Conclusão

A canaleta para fios 55×20 ocupa uma posição singular dentro da infraestrutura aparente moderna. Sua ampla utilização não está relacionada apenas à capacidade de acomodar cabos, mas principalmente ao equilíbrio que oferece entre funcionalidade, organização, estética e flexibilidade operacional.

Ela atende desde pequenas ampliações até trechos finais de grandes sistemas de distribuição, integrando energia, dados, automação e conectividade em uma única solução. Essa versatilidade torna a canaleta reforçada 55×20 uma alternativa para projetos que buscam equilibrar robustez, organização e flexibilidade.

Quando associada a um sistema integrado de infraestrutura, torna-se uma ferramenta importante para projetistas, instaladores, gestores de manutenção e especificadores que buscam instalações capazes de evoluir ao longo do tempo sem perder organização e coerência técnica.

Se você está avaliando qual dimensão utilizar em um novo projeto, vale lembrar que a melhor escolha raramente é a maior ou a menor canaleta disponível. A melhor escolha é aquela que atende a necessidade atual da instalação, preservando espaço para crescimento futuro e simplificando a manutenção ao longo dos anos.

E é justamente nesse equilíbrio que a canaleta reforçada 55×20 consolidou sua posição como uma das dimensões mais utilizadas da infraestrutura aparente moderna.
